MA390 / MA391

Produkt anfragen

MA390 / MA391

MA390 / MA391
Produkt anfragen

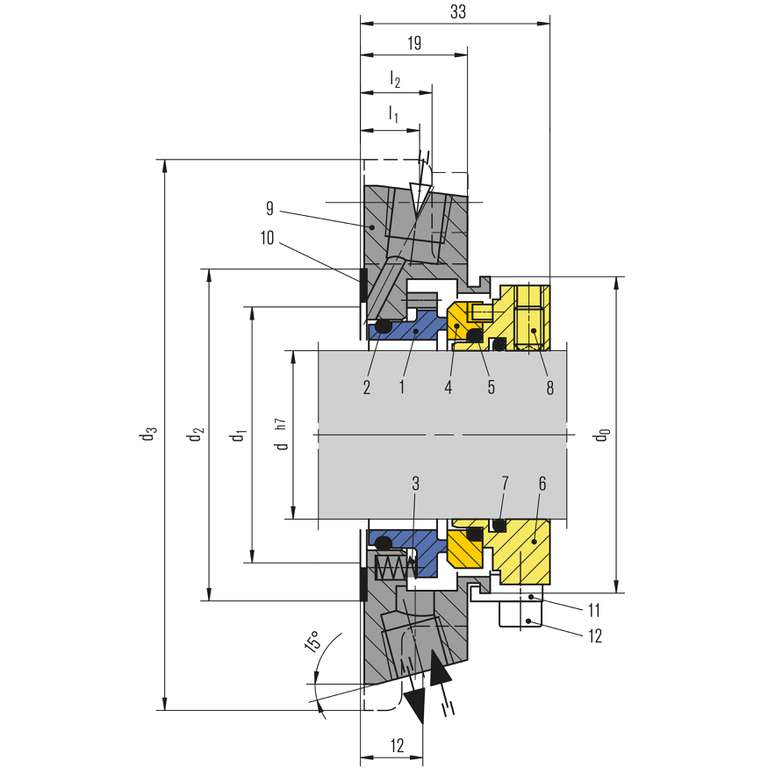

Item Description
1 Seal face
2, 5, 7 O-Ring
3 Spring
4 Seat
6 Drive collar
8 Set screw
9 Seal cover
10 Gasket
11 Assembly fixture
12 HSH cap screw

MA390 / MA391

Merkmale

  • Cartridge
  • Entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung stationär
  • Feder und Mitnehmerstift atmosphärenseitig angeordnet

Vorteile

  • Extrem kurzes Design -
    totale Länge einschließlich Dichtungsdeckel nur 33 mm
  • Einfache Installation ohne Modifikation der Stopfbuchse
  • Hervorragendes Nachsetzverhalten, kein Einfluss von Vibrationen und Wellenauslenkungen
  • Außenanordnung begünstigt Kühlung der Dichtung
  • Produktgeschützte Befederung und Drehmomentmitnahme

Einsatzbereich

MA390:
Druck: p = … 20 bar (290 PSI)
Temperatur:
t = -20 °C …160 °C (-4 °F ... 320 °F) (Öl),
0 °C ... 60 °C (32 °F ... 140 °F) (Wasser)
Gleitgeschwindigkeit:
vg = max. 20 m/s (66 ft/s)
Viskosität: 0,5 Pa·s
Feststoffgehalt: 0,3 %

MA391:
Druck: p = … 16 bar (232 PSI)
Temperatur:
t = -20 °C …160 °C (-4 °F ... 320 °F) (Öl),
0 °C ... 60 °C (32 °F ... 140 °F) (Wasser)
Gleitgeschwindigkeit: vg = max. 20 m/s (66 ft/s)
Viskosität: 3 Pa·s
Feststoffgehalt: 10 %

Werkstoffe

Gleitring (MA390): Kohlegrafit hochverdichtet
Gleitring (MA391): Siliziumkarbid (Q1)
Gegenring (MA390/391): Siliziumkarbid (Q1)
Metallische Teile: CrNiMo-Stahl (G)
Nebendichtungen: FKM (V)

Standards und Freigaben

  • EN 12756
  • ISO 3096
