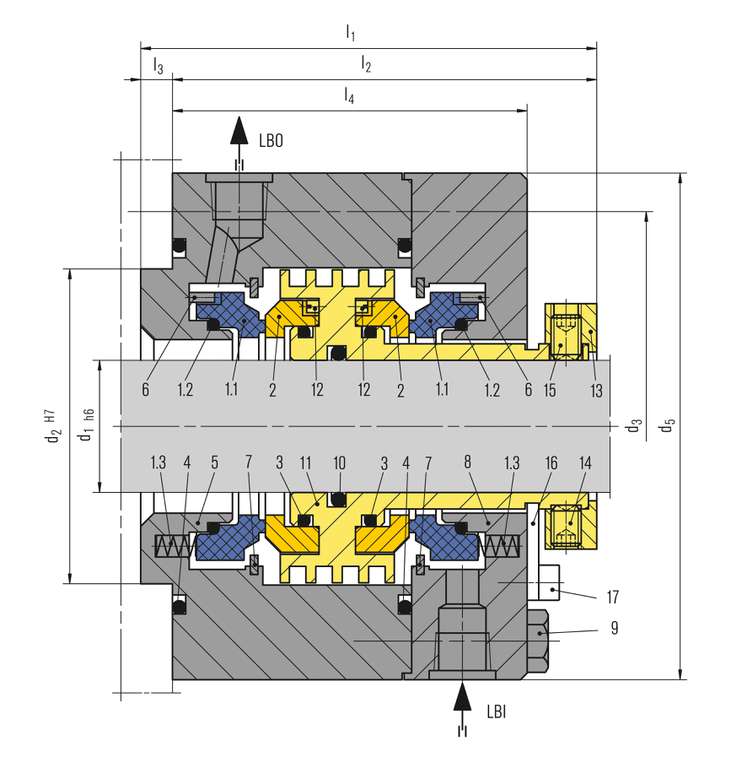

Pos. Benennung
1.1 Gleitring
1.2, 3, 4, 10 O-Ring
1.3 Feder
2 Gegenring
5, 8 Deckel
6 Pin
7 Sicherungsring
9 Sechskantschraube
11 Wellenhülse
12 Mitnehmerschraube
13 Mitnehmer
14, 15 Gewindestift
16 Montagelehre
17 Zylinderschraube

LBO Sperrflüssigkeit AUS
LBI Sperrflüssigkeit EIN

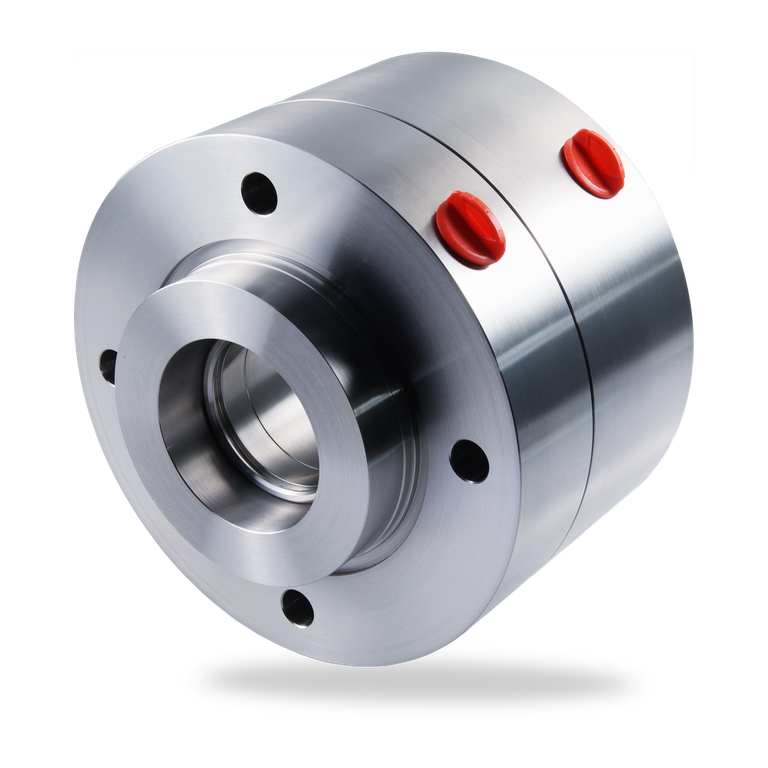

LL9DSUU

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Face-to-Face-Anordnung
  • Gleiche Größe von Inboard- und Outboard-Dichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Massive Gleit- und Gegenringe

Vorteile

  • Geeignet für höhere Geschwindigkeiten
  • Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = 60 bar (870 PSI)
Temperatur: -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 50 m/s (164 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G), Duplex (G1)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3CW-FF
