VTE Verteilereinheit

Produkt anfragen

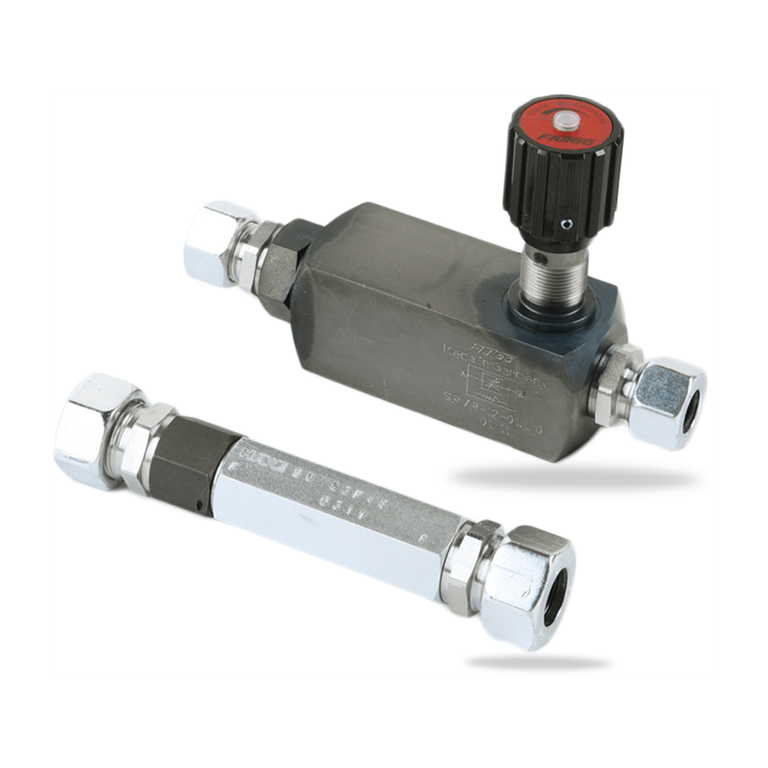

VTE Verteilereinheit

VTE Verteilereinheit
Produkt anfragen

VTE Verteilereinheit

Merkmale

Die Verteilereinheit kommt zum Einsatz, wenn zwei und mehr Gleitringdichtungen mit einem Sperrdruckaggregat der Baureihen SPA1000, SPA2000 und SPA3000 versorgt werden sollen. Die VTE ist für Sperrmedium Hydrauliköl geeignet. Sie wird lose geliefert und muss bauseits an geeigneter Stelle in die Verrohrung eingebaut werden. Es stehen zwei Grundtypen zur Verfügung:
VTE02/M...: Verteilereinheit zur Versorgung von zwei Gleitringdichtungen in beidseitig gelagerten Pumpen.
VTE../S...: Verteilereinheit zur Versorgung von zwei und mehr Gleitringdichtungen an verschiedenen Pumpen. Sie beinhaltet ein Überströmventil und pro Dichtung ein Stromregelventil. Druckregeleinheiten DRE sind erforderlich, wenn an den Gleitringdichtungen unterschiedliche Sperrdrücke benötigt werden.

Vorteile

  • Verteilereinheit zur Versorgung mehrerer Gleitringdichtungen
  • Geeignet für Hydrauliköl


Produktvarianten

Verteilereinheit zur Versorgung von zwei Gleitringdichtungen in beidseitig gelagerten Pumpen
Bezeichnung Max.
Sperrdruck		 Zul.
Temperatur		 Nenndurchfluss/
Eintritt (l/min.)		 Einzelstrom
(l/min.)		 Zul. Viskositäts-
bereich (mm²/s)		 Geeignet für
VTE02/M060 250 bar
(3.626 PSI)		 -20 °C ... +80 °C
(-4 °F … 176 °F)		 6 2 x 3 10 ... 300 SPA1040/A01 (A02)
SPA1090/A01 (A02)
VTE02/M120 250 bar
(3.626 PSI)		 -20 °C ... +80 °C
(-4 °F … 176 °F)		 12 2 x 6 10 ... 300 SPA2020/A01 (A02)
SPA2050/A01 (A02)
SPA2120/A01 (A02)
VTE02/M230 250 bar
(3.626 PSI)		 -20 °C ... +80 °C
(-4 °F … 176 °F)		 23 2 x 11,5 10 ... 300 SPA3020/A01 (A02)
SPA3050/A01 (A02)
SPA3120/A01 (A02)

Verteilereinheit zur Versorgung von zwei und mehr Gleitringdichtungen an verschiedenen Pumpen
Bezeichnung Max.
Sperrdruck		 Zul.
Temperatur		 Nenndurchfluss/
Eintritt (l/min.)		 Einzelstrom
(l/min.)		 Zul. Viskositäts-
bereich (mm²/s)		 Geeignet für Anzahl
versorgte
Gleitring-
dichtungen
VTE02/S020 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 6 2 x 2,5 2,8 ... 380 SPA1040/A01 (A02)
SPA1090/A01 (A02)		 2
VTE02/S050 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 12 2 x 5 2,8 ... 380 SPA2020/A01 (A02)
SPA2050/A01 (A02)
SPA2120/A01 (A02)		 2
VTE02/S110 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 23 2 x 11 2,8 ... 380 SPA3020/A01 (A02)
SPA3050/A01 (A02)
SPA3120/A01 (A02)		 2
VTE03/S030 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 12 3 x 3,5 2,8 ... 380 SPA2020/A01 (A02)
SPA2050/A01 (A02)
SPA2120/A01 (A02)		 3
VTE03/S072 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 23 3 x 7 2,8 ... 380 SPA3020/A01 (A02)
SPA3050/A01 (A02)
SPA3120/A01 (A02)		 3
VTE04/S021 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 12 4 x 2,5 2,8 ... 380 SPA2020/A01 (A02)
SPA2050/A01 (A02)
SPA2120/A01 (A02)		 4
VTE04/S052 210 bar
(3.046 PSI)		 -20 °C ... +70 °C
(-4 °F … +158 °F)		 23 4 x 5 2,8 ... 380 SPA3020/A01 (A02)
SPA3050/A01 (A02)
SPA3120/A01 (A02)		 4

Ausführungen für die Versorgung von mehr als vier Gleitringdichtungen auf Anfrage.

Ähnliche Produkte

DHE Druckhalteeinheit

DHE Druckhalteeinheit

Die DHE besteht aus einem Druckspeicher, Manometer mit Absperrventil und einem entsperrbarem Rückschlagventil. Die DHE kann auch nachträglich in eine SPA eingebaut werden (Umbausatz-Nr: DHE140/R001-00).

Mehr erfahren

DRE Druckregeleinheit

DRE Druckregeleinheit

Die Druckregeleinheit dient der individuellen Einstellung des Sperrdrucks bei der Versorgung mehrerer Gleitringdichtrungen durch eine SPA mit einer VTE. Es stehen vier Grundtypen zur Auswahl.

Mehr erfahren
