Merkmale

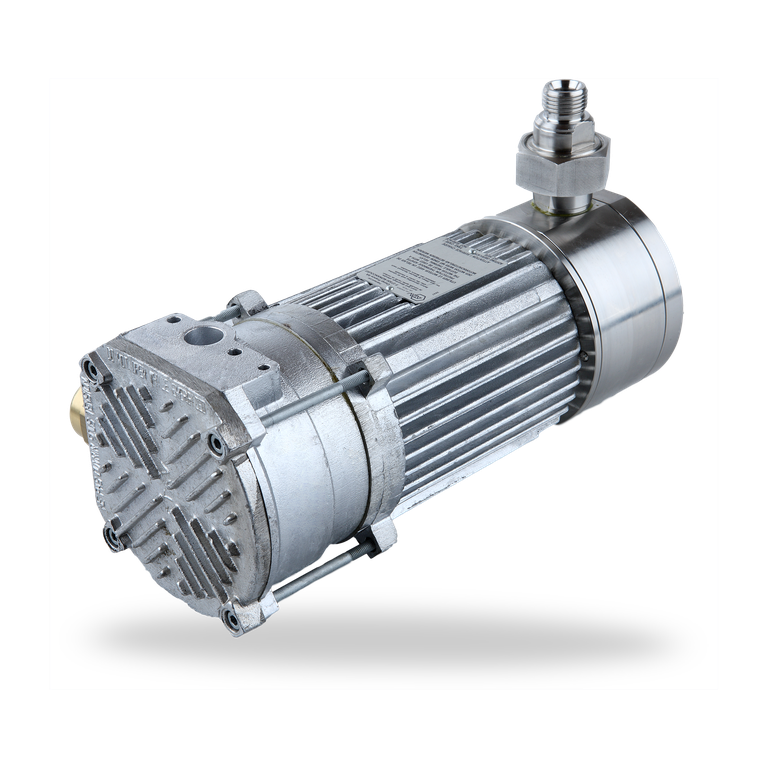

Die SPU Umwälzpumpe (Abbildung: SPU5000) wird zur Umwälzung von Sperrflüssigkeit in einem Dichtungsversorgungssystem eingesetzt (Erhöhung der Kühlleistung). Geeignet ist die SPU für Wasser und andere Flüssigkeiten mit ähnlich niedriger Viskosität. Die SPU ist in 5 Grundausführungen verfügbar:
SPU1010: ohne Ex-Schutz
SPU2040: mit Gleitringdichtung optional mit Magnetkupplung, ATEX konform
SPU2063: mit Gleitringdichtung optional mit Magnetkupplung, ATEX konform
SPU2063: mit Magnetkupplung, ATEX konform
SPU5000: Dichtungslose Pumpe, ATEX konform

Vorteile

  • SPU4040, SPU5000: Dichtungslose Pumpe, hermetisch dicht und wartungsfrei
  • SPU2040, SPU2063 und SPU5000 ATEX konform



Produktvarianten

Bezeichnung SPU1010/M001-00 SPU2040/A006-00 SPU2040/A097-D0 SPU2063/A001-00 SPU4040/A002-D0 SPU5000-D0
Dichtungsart Dichtungslos Gleitringdichtung Magnetkupplung Gleitringdichtung Magnetkupplung Magnetkupplung
Max. zul. Viskosität (mm²/s)* 10 100 100 100 100 15
Max. Betriebsdruck 10 bar (145 PSI) 40 bar (580 PSI) 40 bar (580 PSI) 63 bar (914 PSI) 40 bar (580 PSI) 40 bar (580 PSI)
Max. Betriebstemperatur 110 °C (230 °F) 150 °C (302 °F) 200 °C (392 °F) 150 °C (302 °F) 150 °C (302 °F) 100 °C (212 °F)
Schutzart IP 42 IP 55 IP 65 IP 54 IP 55 IP 65
Ex-Schutzart
Gerätekategorie II 2 G II 2 G II 2 G II 2 G II 2 G
Zündschutzart e de e e d
Temperaturklasse T1-T3 T1-T4 T1-T3 T1-T3 T1-T4
Anschlussspannung 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz 230 V / 400 V / 50 Hz 400 V / 50 Hz
Leistungsaufnahme (W) 75 250 250 370 550 120
Gewicht 2,1 kg
(4,6 lb)
8 kg
(17,6 lb)
8 kg
(17,6 lb)
10 kg
(22 lb)
10,3 kg
(23 lb)
8 kg
(17,6 lb)
Werkstoff 1.4301 1.4571 / Viton® 1.4571 / FEP 1.4571 / Viton® 1.4581 / Grafit 1.4401 / 1.4462 /
1.4571 / Viton® /
T2 / IGLIDUR H370

Umwälzeinheiten mit höherer Leistung oder für andere Medien bzw. Viskositäten auf Anfrage.
* Im jeweiligen Betriebspunkt

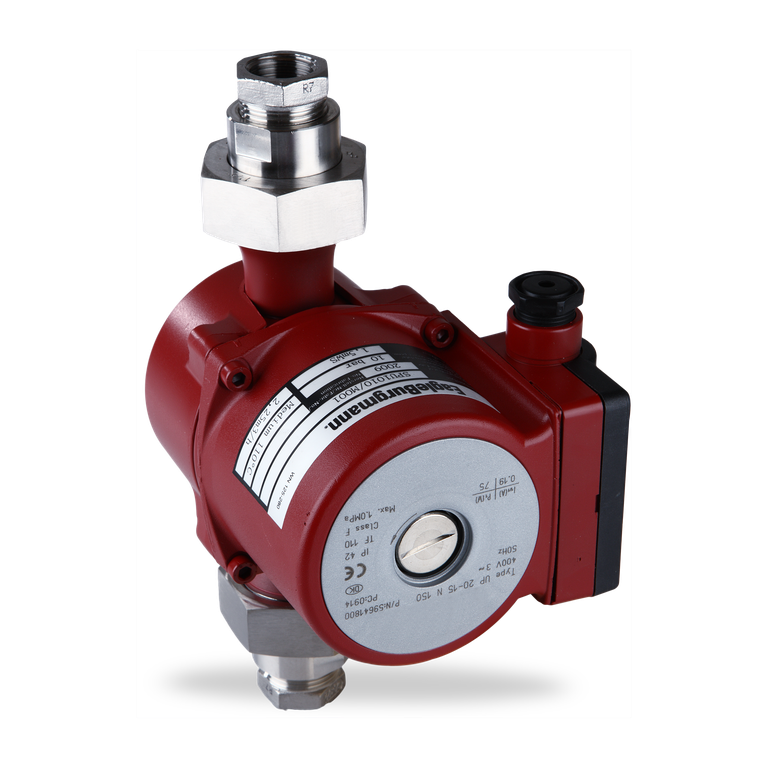

SPU1010

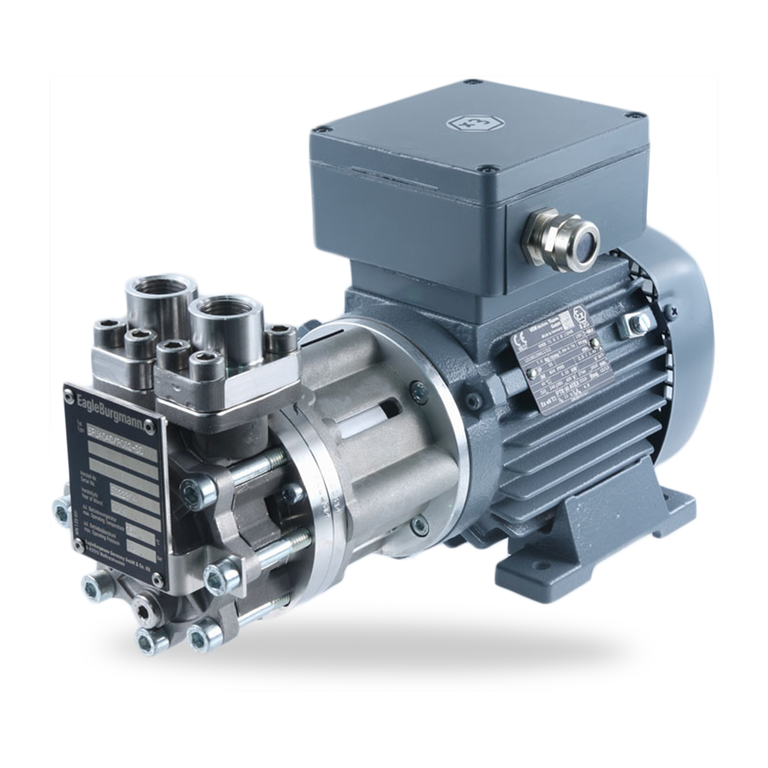

SPU4040
