MFLWT8
MFLWT8

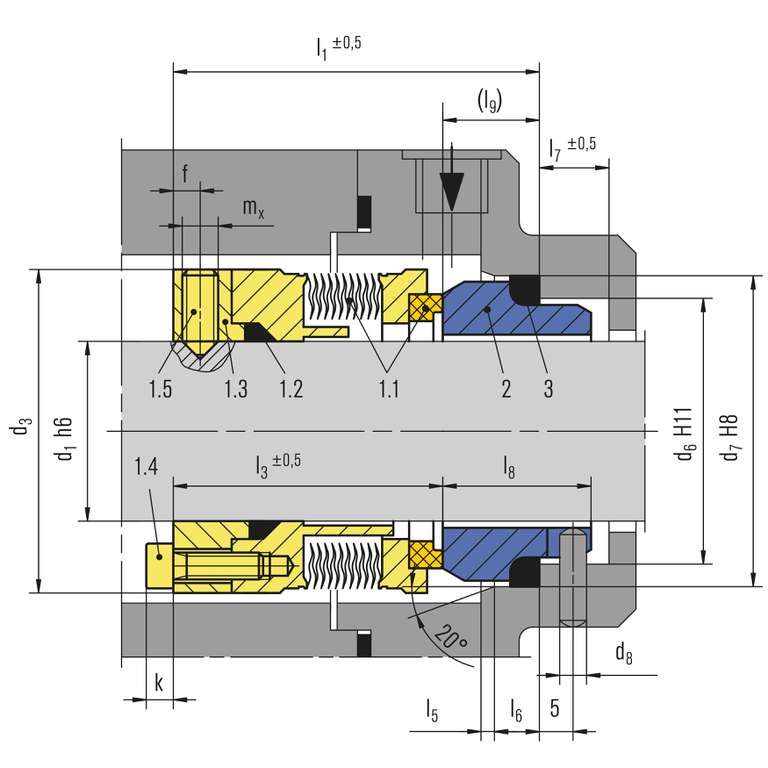

| Pos. | Teile-Nr. DIN 24250 |
Benennung |
| 1.1 | 472/481 | Gleitring und Balgeinheit |
| 1.2 | 410 | Profildichtring |
| 1.3 | 474 | Druckring |
| 1.4 | Zylinderschraube | |
| 1.5 | 904 | Gewindestift |
| 2 | 475 | Gegenring |
| 3 | 412 | Profildichtring |
MFLWT8
Merkmale
- Für glatte Wellen
- Einzeldichtung
- Entlastet
- Drehrichtungsunabhängig
- Metallfaltenbalg rotierend
Vorteile
- Für extreme Hochtemperaturbereiche
- Kein dynamisch belasteter O-Ring
- Selbstreinigungseffekt
- Kurze Einbaulänge möglich
- Fördergewinde für höher viskose Medien lieferbar (drehrichtungsabhängig)
Werkstoffe
Gleitring: Kohlegrafit antimonimprägniert (A), Siliziumkarbid (Q12)
Gegenring: Siliziumkarbid (Q1)
Balg: Inconel® 718 gehärtet (M6), Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1), Carpenter® 42 (T4), Hastelloy® C-4 (M)
Gegenring: Siliziumkarbid (Q1)
Balg: Inconel® 718 gehärtet (M6), Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1), Carpenter® 42 (T4), Hastelloy® C-4 (M)
Empfohlene Anwendungen
- Prozessindustrie
- Öl- und Gasindustrie
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Zellstoff- und Papierindustrie
- Heiße Medien
- Hochviskose Medien
- Pumpen
- Sondermaschinen
Produktvarianten
MFLWT90
Wellendurchmesser:
d1 = 20 … 150 mm (0.64" … 6")
Druck innenbeaufschlagt:
p1 = … 16 bar (232 PSI)
Druck außenbeaufschlagt:
p1 = 10 bar (145 PSI)
Temperatur:
t = -20 °C ... +400 °C
(-4 °F ... +752 °F)
Ausrücksicherung des Gegenringes erforderlich.
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Wellendurchmesser:
d1 = 20 … 150 mm (0.64" … 6")
Druck innenbeaufschlagt:
p1 = … 16 bar (232 PSI)
Druck außenbeaufschlagt:
p1 = 10 bar (145 PSI)
Temperatur:
t = -20 °C ... +400 °C
(-4 °F ... +752 °F)
Ausrücksicherung des Gegenringes erforderlich.
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
