H74-D

H74-D
Produkt anfragen

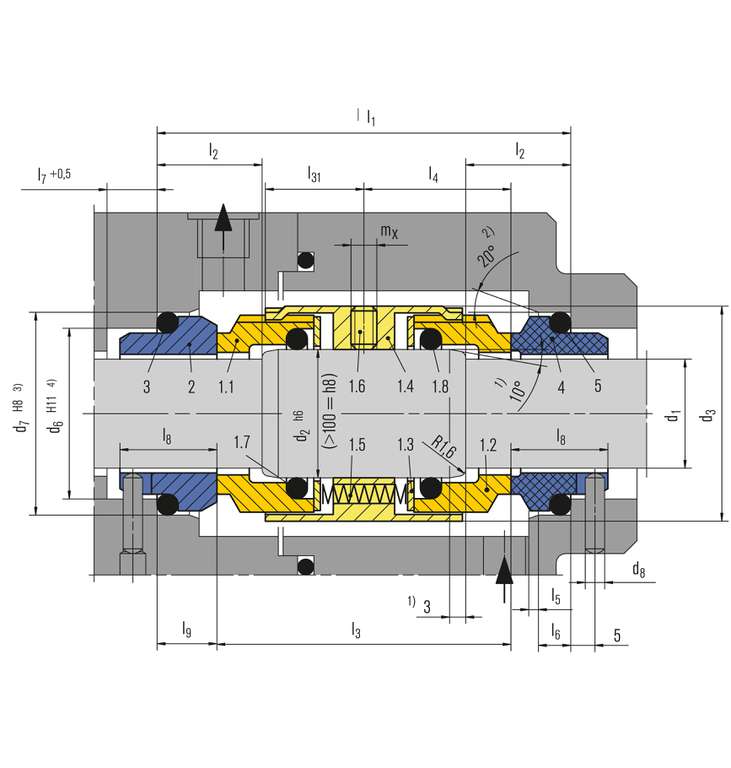

Pos. Teile-Nr.
DIN 24250		 Benennung
1.1 472.1 Gleitring
1.2 472.2 Gleitring
1.3 474 Druckring
1.4 485 Mitnehmer
1.5 477 Feder
1.6 904 Gewindestift
1.7 412.1 O-Ring
1.8 412.2 O-Ring
2 475.1 Gegenring (G9)
3 412.3 O-Ring
4 475.2 Gegenring (G9)
5 412.4 O-Ring

1) d1 > 100 mm: 2 mm x 30°
2) d1 > 100 mm: 30°
3) d1 > 100 mm: H7
4) d1 > 100 mm: +0.1

H74-D

Merkmale

  • Für abgesetzte Wellen
  • Doppeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend
  • Konstruktion basiert auf H7-Familie
  • Variante mit Fördergewinde (H74F-D) lieferbar

Vorteile

  • Effiziente Lagerbevorratung durch einfach austauschbare Gleitringe
  • Breites Werkstoffangebot
  • Flexibilität hinsichtlich Drehmomentübertragung
  • Unempfindlich bei geringer Feststoffkonzentration
  • EN 12756 (Für Anschlussmaße d1 bis 100 mm (3,94"))

Einsatzbereich

Wellendurchmesser:
d1 = 14 ... 200 mm (0,55" … 7,87")
Druck:
p1 = 80 bar (1.160 PSI) for d1 = 14 ... 100 mm,
p1 = 25 bar (363 PSI) for d1 = 100 ... 200 mm,
p1 = 16 bar (232 PSI) for d1 > 200 mm
Temperatur:
t = -50 °C ... +220 °C (-58 °F … +428 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Axialbewegung:
d1 bis 100 mm: ± 0,5 mm
d1 über 100 mm: ± 2,0 mm

Werkstoffe

Gleitring: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Aluminiumoxid (V), Sonder-CrMo-Stahlguss (S)
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1*, Q2*)
Nebendichtungen: EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)
* Nicht mit Gleitring in S kombinierbar.

Standards und Freigaben

  • EN 12756


Produktvarianten

H74F-D
Maße, Positionen und Benennungen wie H74-D, jedoch mit Fördergewinde.
Drehrichtungsabhängig.
