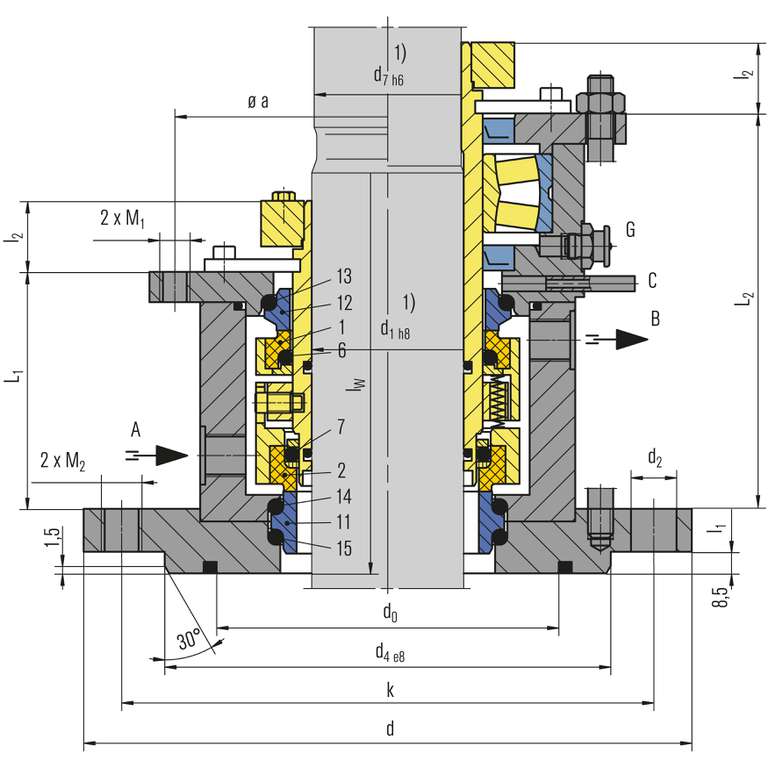

Pos. Benennung
1 Gleitring, atmosphärenseitig
2 Gleitring, produktseitig
6, 7, 13, 14, 15 O-Ring
11 Gegenring, produktseitig
12 Gegenring, atmosphärenseitig

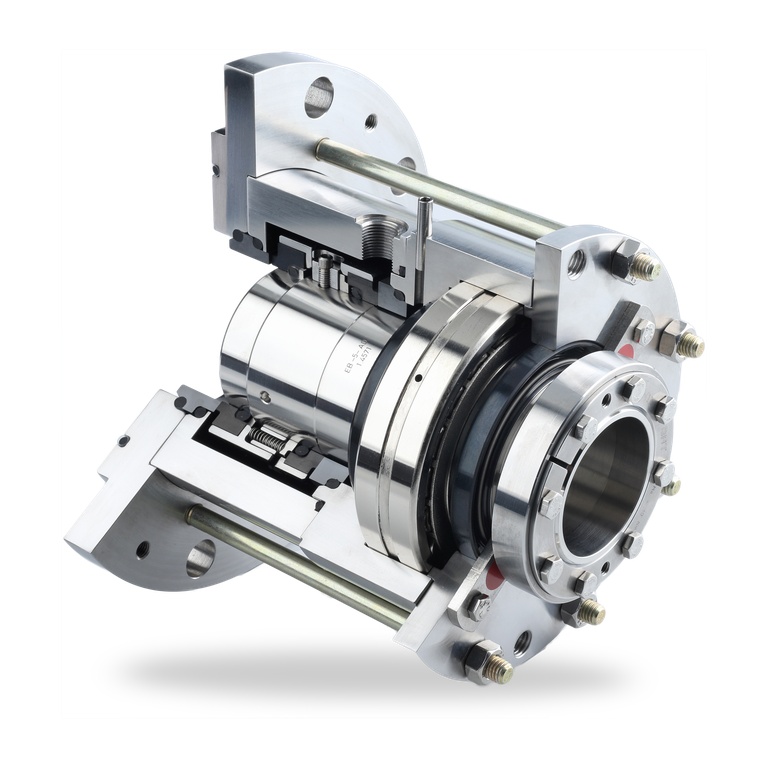

M481K

Merkmale

  • Cartridge-Doppeldichtung für Obenantrieb
  • Flüssigkeitsgeschmiert
  • Produktseitig selbstschließend ausgelegt
  • Für abgesetzte Wellen
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend

Vorteile

  • Montagefertige und werksgeprüfte Einheit
  • Die M481K und ihre Varianten bleiben auch bei Druckschwankungen oder Druckumkehr geschlossen. Die Dichtungen können wahlweise drucküberlagert als gesperrte Doppeldichtung oder mit druckloser Vorlageflüssigkeit (p1max = 6 bar (87 PSI)) betrieben werden
  • Mit oder ohne Lager lieferbar
  • Für Standardisierungen geeignet
  • Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich

Einsatzbereich

Wellendurchmesser:
d1 = 40 ... 220 mm (1,57" .... 8,66")

Druck:
p1 = Vakuum ... 16 bar (232 PSI),
p3 = max. 18 bar (261 PSI)
Temperatur:
t1 = -40 °C ... +200 (350*) °C
(-40 °F ... +392 (662*) °F)

Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

* mit Kühlflansch

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

  • FDA
  • ATEX
  • DIN 28138 (Gleitringdichtungen für Rührerwellen)
  • DIN 28136 T2 (für Stahlbehälter)
  • DIN 28141 (Anschluss Montageflansch für Stahlbehälter)
  • DIN 28154 (Wellenende für Stahlbehälter)

Hinweis

Optionen:
  • Kühl- bzw. Heizflansch
  • Leckabzug
  • Spülung
  • Polymerisationssperre
  • Axialkompensator (Hubbewegung der Welle)
  • Abstreifer (Hubbewegung der Welle)

Bitte anfragen.

Empfohlene Dichtungsversorgung

Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, EagleBurgmann SPN.

Produktlinks:
EagleBurgmann TS1000
EagleBurgmann TS2000
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)



Produktvarianten

M481KL
Die Variante mit integriertem Loslager

M451K
Die Variante für glatte, nicht abgesetzte Wellen oder kundenspezifische Anschlussmaße. Sie ist für jeden Durchmesser lieferbar. Verschiedene kundenspezifische Anpassungen sind möglich.
