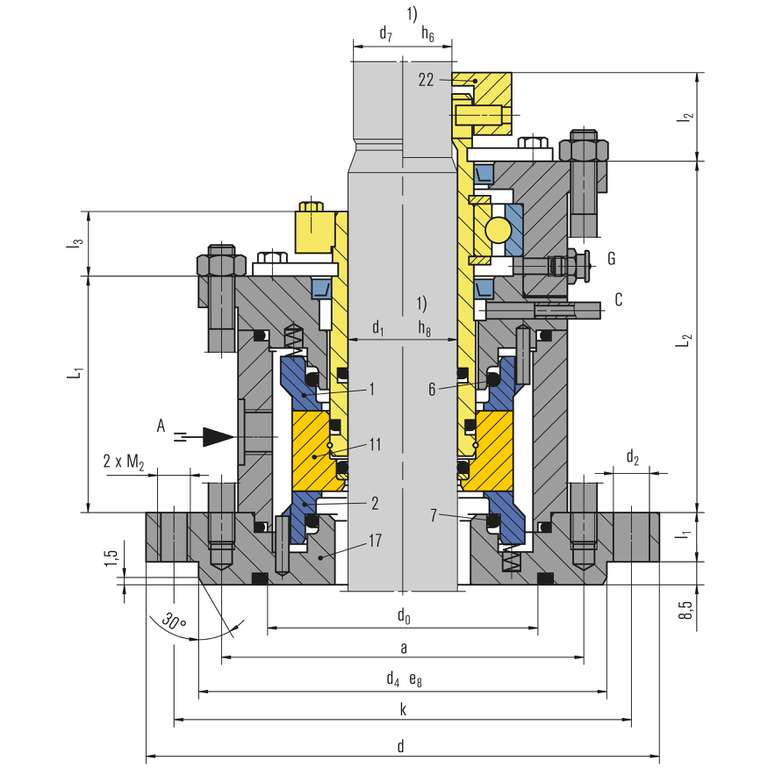

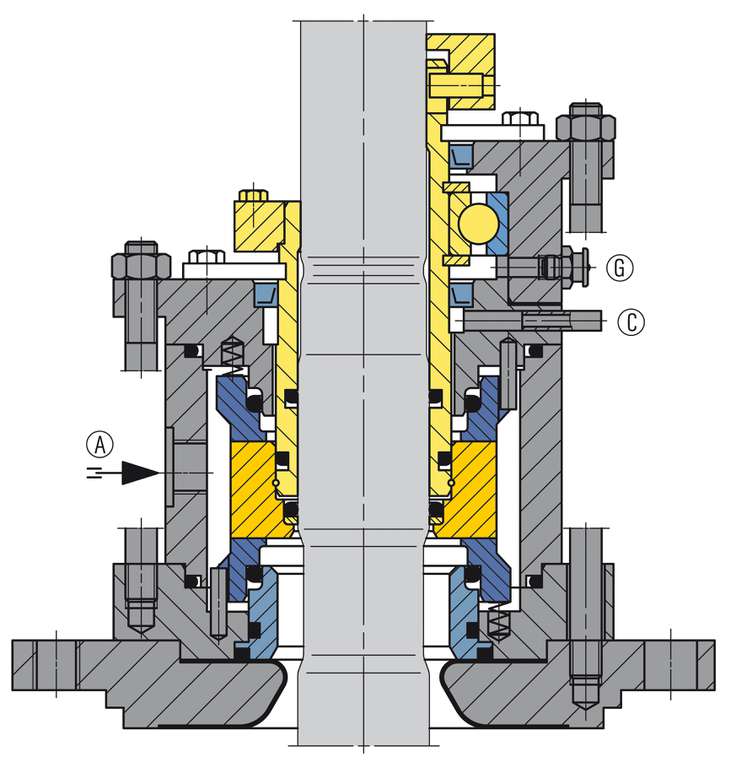

Pos. Benennung
1 Gleitring, atmosphärenseitig
2 Gleitring, produktseitig
6, 7 O-Ring
11 Gegenring
17 Flansch
22 Klemmring

AGSZ

Merkmale

  • Für Obenantriebe
  • Doppeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gasgeschmiert
  • Cartridgeeinheit

Vorteile

  • Montagefertige und werksgeprüfte Einheit
  • Zentral angeordneter rotierender Gegenring
  • Drehmomentübertragung über Klemmring für große Axialbewegungen
  • Berührungsfrei laufend
  • Kein Eintrag von Reibungswärme aus den Gleitflächen in das Produkt
  • ATEX-Bescheinigung auf Anfrage

Einsatzbereich

Wellendurchmesser:
d1 = 40 ... 220 mm (1,6" … 8,7")
Druck:
p1 = Vakuum … 6 bar (87 PSI),
Δ p = min. 3 bar (44 PSI), p3 = 9 bar (131 PSI)
Temperatur:
t1 = 0 °C ... +200 (+250*) °C
(+32 °F … +392 (+482*) °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s ( 0 ... 16 ft/s),
höhere Geschwindigkeiten auf Anfrage.

* mit Kühlflansch

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleit- und Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

  • FDA
  • ATEX
  • DIN 28138 (Gleitringdichtungen für Rührerwellen)
  • DIN 28136 T2 (für Stahlbehälter)
  • DIN 28141 (Anschluss Montageflansch für Stahlbehälter)
  • DIN 28154 (Wellenende für Stahlbehälter)
  • DIN 28136 T3 (für emaillierte Behälter)
  • DIN 28137 T2 (Anschluss Montageflansch für emaillierte Behälter)
  • DIN 28159 (Wellenende für emaillierte Behälter)

Hinweis

Optionen:
  • Kühl- bzw. Heizflansch
  • Spülung
  • Hygiene-Flansch

Empfohlene Dichtungsversorgung

Gasversorgung mit EagleBurgmann
GSS4015/A400-D0,
GSS4016/A250-D1 oder GSS4016/A350-D1.

Hinweis: Zur Gewährleistung einer ausreichenden Versorgung der Gleitringdichtung muss der Druck eingangsseitig am Sperrgassystem stets mindestens 3 bar (44 PSI) über dem maximalen Sperrdruck liegen.

Produktlink:
EagleBurgmann GSS



Produktvarianten

AGSZ481K(L)-D
Doppeldichtung (mit integriertem Lager) für Stahlbehälter nach DIN 28136, Montageflansch gemäß DIN 28141 und Wellenenden DIN 28154.
AGSZ461K(L)-D
Variante (mit integriertem Lager) für emaillierte Behälter entsprechend DIN 28136, Montageflansch gemäß DIN 28137 T2 und Wellenenden nach DIN 28159.
AGSZ451K(L)-D
Variante mit Sonderanschlussmaßen oder glatter Welle. Für Stahlbehälter.
AGSZ491K(L)-D
Variante mit Sonderanschlussmaßen für emaillierte Behälter.
AGSZ461K(L)- Flanschverbindung nach DIN 28137 T2 für Nenngrößen 40 ... 100.
AGSZ461K(L)-D Flanschverbindung nach DIN 28137 T2 für Nenngrößen 125 ... 161.
