Espey WD500
Espey WD500

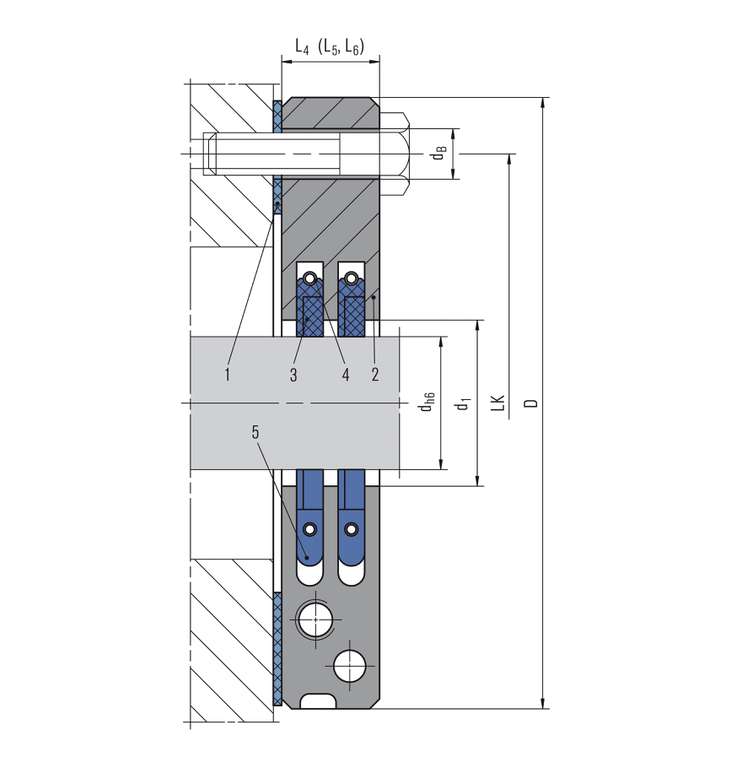

| Pos. | Benennung |
| 1 | Flachdichtung |
| 2 | Gehäuse, 2-tlg. |
| 3 | Dichtring |
| 4 | Zugfeder |
| 5 | Arretierung |
Espey WD500
Merkmale
- Mehrteiliger Dichtring, überlappt verzapft mit gasdichten Stößen (nachstellbar)
- Geteiltes Gehäuse
- Geringstmöglicher Betriebsspalt - Dichtringe gleiten auf der Welle
- Überlappt verzapfte Dichtringe
- Trockenlaufend
- Selbstjustierende Dichtringe
- Dichtringe folgen radialen Wellenauslenkungen
- Kompensiert axiale Wellenauslenkungen
- Axial kurzbauend
- Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
Vorteile
- Einfache Montage und Demontage durch geteilte Gehäuseausführung (Welle muss nicht demontiert werden)
- Hohe Standzeit
- Wartungsfreundlich
- Dichtringe segmentiert und damit leicht austauschbar
Werkstoffe
Dichtring: Kohle, PTFE-Compound
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®
Standards und Freigaben
- FDA
Empfohlene Anwendungen
- Chemische Industrie
- Müllverbrennungs- und Entsorgungsindustrie
- Zellstoff- und Papierindustrie
- Kalk-, Gips-, Zementindustrie
- Bergbauindustrie
- Wasser- und Abwassertechnik
- Gase
- Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
- (Feststoffbeladene) Dämpfe, Flüssigkeitsnebel
- Ölnebel, Kriechöl
- Wasser
- Mittlere und große Ventilatoren und Gebläse
- Lagerabdichtungen bei Getrieben und Motoren
- Dampfturbinen
- Mixer, Mischer, Trockner
- Mühlen (Kugel-, Hammer-, Schlägermühlen)
- Zentrifugen
Produktvarianten

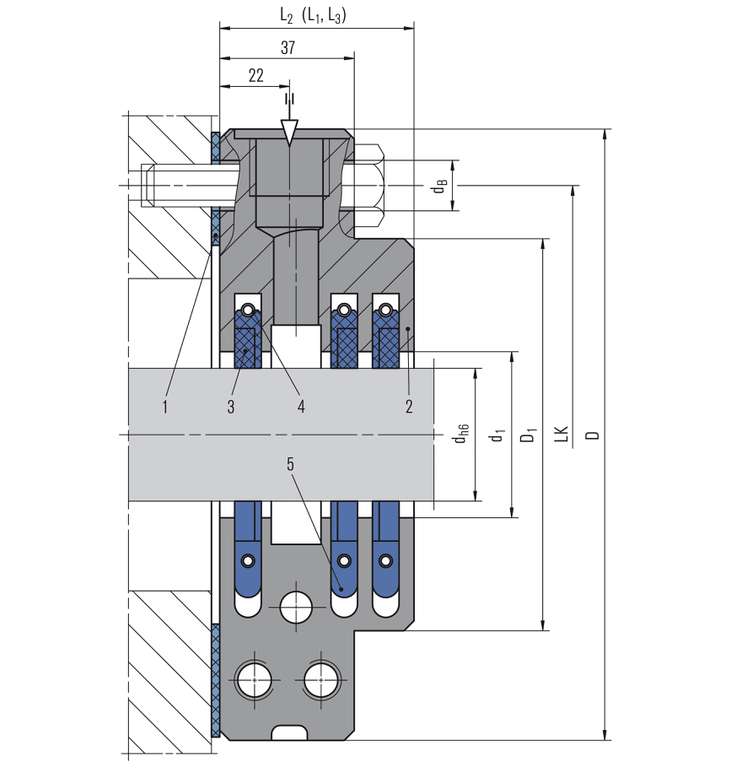

Espey WD500-WDS
mit Sperrgasanschluss (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen).
mit Sperrgasanschluss (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen).

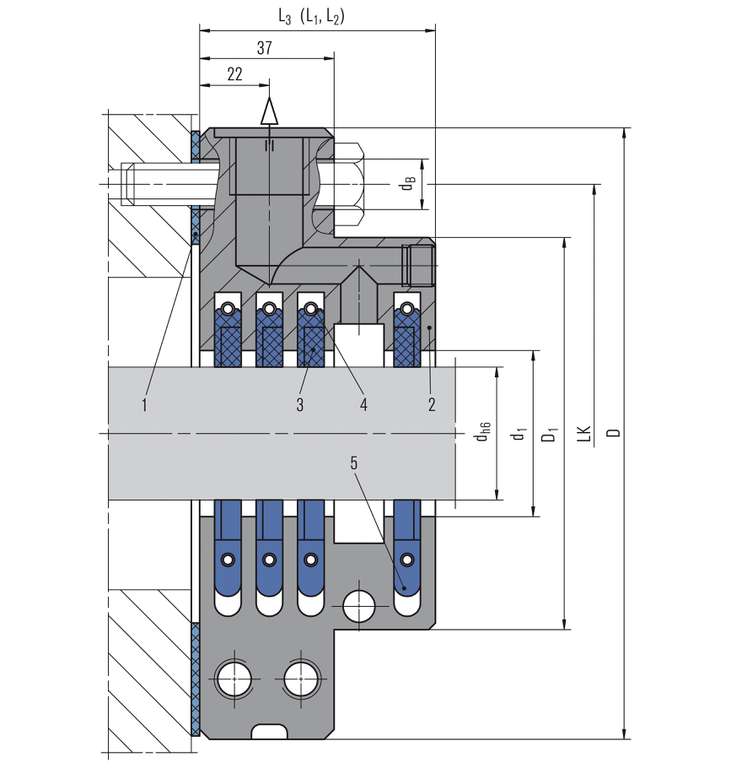

Espey WD 500-WDA
für Medien mit Kondensatbildung für die gezielte Abschleuderung durch das Dichtungsgehäuse nach außen
(nicht für feststoffbeladene Gase).
für Medien mit Kondensatbildung für die gezielte Abschleuderung durch das Dichtungsgehäuse nach außen
(nicht für feststoffbeladene Gase).
Espey WD500-WDK
in kurzer Bauform (anwendbar bei reinen Medien, nicht für feststoffbeladene Gase).
in kurzer Bauform (anwendbar bei reinen Medien, nicht für feststoffbeladene Gase).

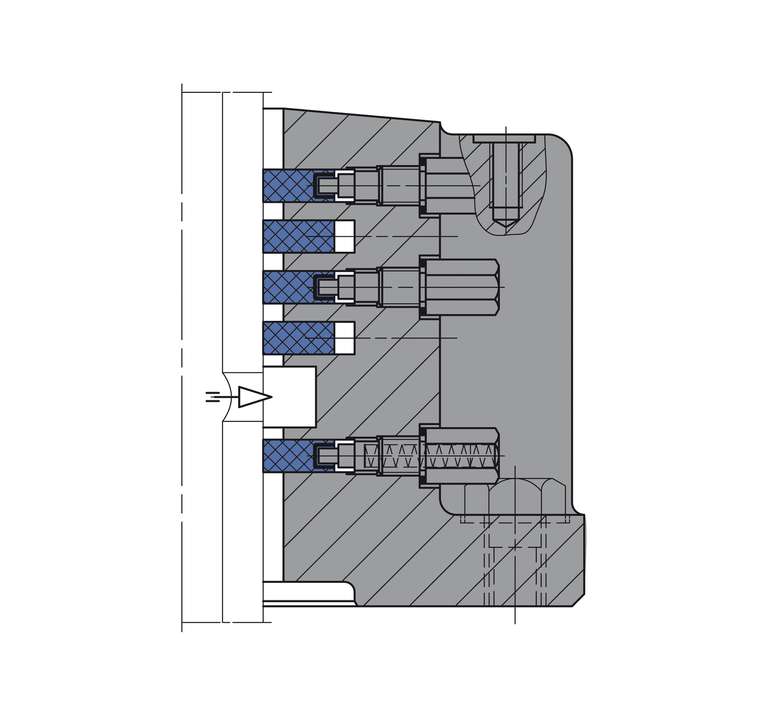

Espey WD500 Special
Spezialausführung als Hochofen-Dichtung
Spezialausführung als Hochofen-Dichtung
