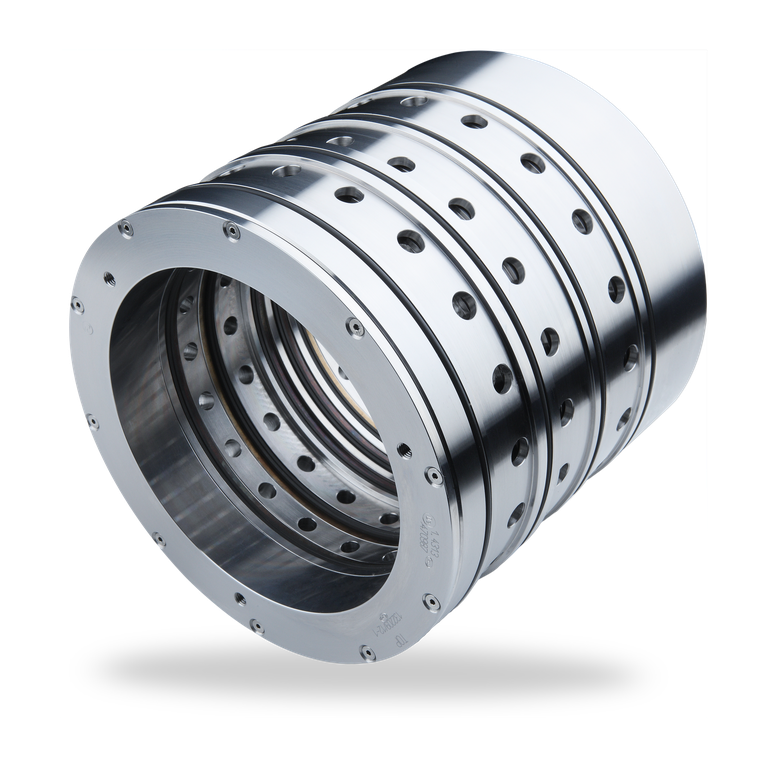

Espey WKA700
Espey WKA700

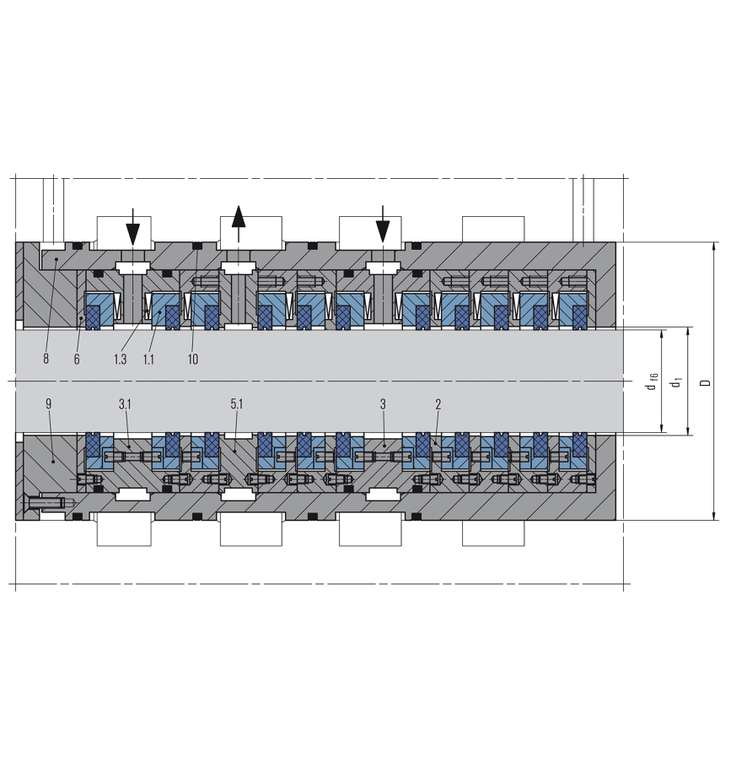

| Pos. | Benennung | Variable für Breite |
| 1.1 | Dichtring | |
| 1.3 | Druckfeder | |
| 2 | Kammer | A |
| 2.1 | Kammer mit O-Ring | A |
| 3 | Sperrgaskammer | B |
| 3.1 | Sperrgaskammer mit O-Ringen | B |
| 4 | Laternenkammer | C |
| 4.1 | Laternenkammer mit O-Ring | C |
| 5.1 | Laterne breit | F |
| 6 | Schlussring | G |
| 7 | Flachdichtung | H |
| 8* | 8* Gehäuse | |
| 9* | 9* Deckel | |
| 10* | 10* O-Ring Gehäuse |
* Auf Anfrage
Espey WKA700
Merkmale
- Kammerdichtung (Baukastensystem – beliebig kombinierbar), optional mit Gehäuse und Deckel für Schraubenkompressoren mit einteiligem und horizontal geteiltem Gehäuse
- Sehr geringer Betriebsspalt – geringe Leckage
- Trockenlaufend
- Dichtringe folgen radialen Wellenauslenkungen
- Kompensiert axiale Wellenauslenkungen
- Keine Dichtungskomponenten werden auf der Welle montiert – zusätzliche Wellenschwingungen werden dadurch verhindert
- Berührungsfreier Lauf der Dichtringe – keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine
- Einteiliger Dichtring mit Bandage aus Titan
- Beidseitige Entlastung des Dichtrings in der Kammer für kurzzeitigen Backpressure-Betrieb
- Dichtring axial befedert – kein Aufschwingen im drucklosen Maschinenbetrieb
Vorteile
- Hohe Betriebssicherheit
- Hohe Standzeit
- Wartungsfreundlich
Werkstoffe
Dichtring: Kohle mit Titanbandage
Kammer- und Gehäuseteile: 1.401, 1.4571, 1.4313
Hastelloy®, Titan, Inconel®, Sonstige
Nebendichtung (Elastomer): Fluorkautschuk (Viton®), Nitril-Butadien-Kautschuk (Perbunan®), Perfluorkautschuk (Kalrez®)
Nebendichtung (Flachdichtung): Statotherm-HT/HD, KSiL C 4400
Kammer- und Gehäuseteile: 1.401, 1.4571, 1.4313
Hastelloy®, Titan, Inconel®, Sonstige
Nebendichtung (Elastomer): Fluorkautschuk (Viton®), Nitril-Butadien-Kautschuk (Perbunan®), Perfluorkautschuk (Kalrez®)
Nebendichtung (Flachdichtung): Statotherm-HT/HD, KSiL C 4400
Standards und Freigaben
- FDA
Empfohlene Anwendungen
- Öl- und Gasindustrie
- Raffinerietechnik
- Chemische Industrie
- Petrochemische Industrie
- Zellstoff- und Papierindustrie
- Metallerzeugung und -verarbeitung
- Kraftwerkstechnik
- CO2 Transport und Lagerung
- Gase
- Brand- und Rauchgase, feststoffbeladene, säurehaltige und toxische Gase
- (Feststoffbeladene) Dämpfe / Flüssigkeitsnebel
- Ölnebel / Kriechöl
- Wasser
- Schraubenkompressoren
