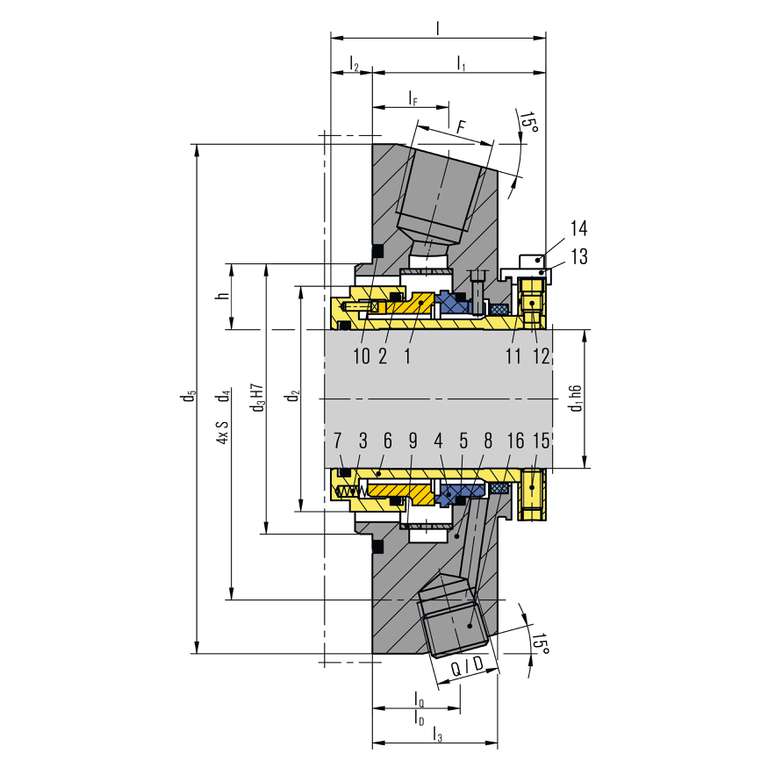

Pos. Benennung
1 Gleitring
2, 5, 7, 10 O-Ring
3 Feder
4 Gegenring
6 Wellenhülse
8 Deckel
9 Einsatz
11 Stellring
12, 15 Gewindestift
13 Montagelehre
14 Zylinderschraube
16 Verschlußschraube


F Spülung
Q Quench
D Drainage

APItex-S

Merkmale

  • Dichtung nach API 682 Category 1, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massiver Gleitring
  • Massiver Gegenring

Vorteile

  • 100 % API-konform
  • Sicherheit durch geprüftes Design (API Seal qualification test)
  • Unempfindlich gegen Wellenauslenkungen und Prozessschwankungen
  • Vormontierte, einbaufertige Einheit
  • Geringer Platzbedarf
  • Produktgeschützte Federn
  • Multipoint Ring Injection zur optimierten Kühlungsverteilung
  • Quenchanschlüsse standardmäßig vorhanden

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = 22 bar (319 PSI)
Temperatur: t = -40 °C … +176 °C *
(-40 °F … +349 °F)
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)

* API Standard, andere auf Anfrage

Werkstoffe

Gleitring: Siliziumkarbid SSiC (Q1)
Gegenring: Siliziumkarbid SSiC (Q1), Kohlegrafit antimonimprägniert (B)
Nebendichtungen:
EPDM (E), FKM (V), FFKM (K)
Federn: C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder äquivalent, andere Werkstoffe auf Anfrage.

Standards und Freigaben

  • API 682 3rd ed. Cat. 1 / ISO 21049
  • API 682 4th ed. Cat. 1
