Pos. Benennung
1, 14 Gleitring
2, 5, 7, 9, 10, 11, 15, 18 O-Ring
3, 16 Feder
4, 17 Gegenring
6 Wellenhülse
8 Aufnahme
12 Mitnehmer
13, 22, 25 Gewindestift
19 Deckel
20 Senkschraube
21 Stellring
23 Montagelehre
24 Zylinderschraube


LBO Vorlage-/Sperrflüssigkeit AUS
LBI Vorlage-/Sperrflüssigkeit EIN

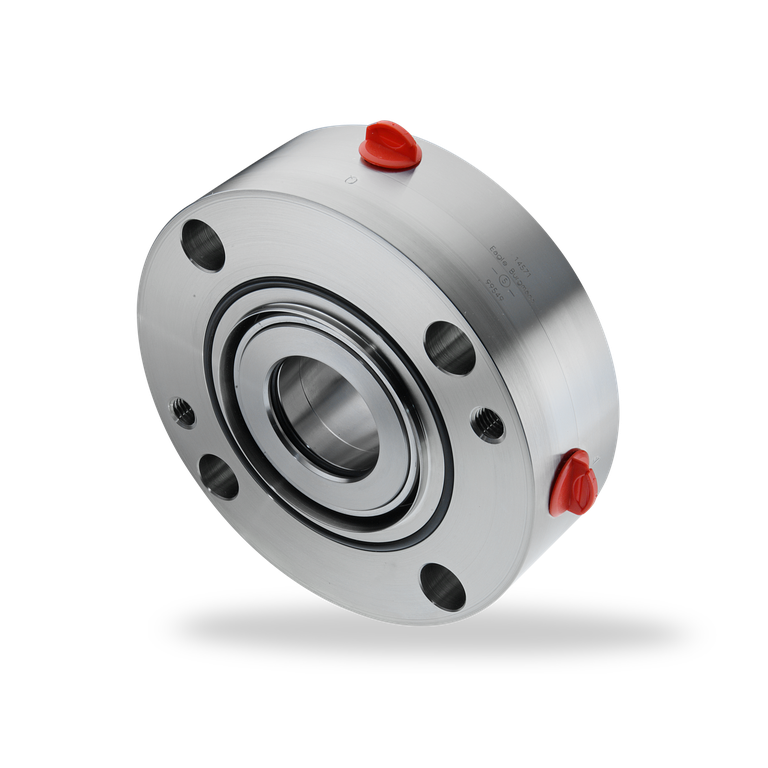

APItex-T

Merkmale

  • Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massive Gleitringe
  • Massive Gegenringe

Vorteile

  • 100% API-konform
  • Sicherheit durch geprüftes Design (API Seal qualification test)
  • Unempfindlich gegen Wellenauslenkungen und Prozessschwankungen
  • Vormontierte, einbaufertige Einheit
  • Geringer Platzbedarf
  • Produktgeschützte Federn
  • Keine externe Pumpe erforderlich
  • Interne Pumpeinrichtung

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = 22 bar (319 PSI)
Temperatur: t = -40 °C … +176 °C *
(-40 °F … +349 °F)
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)

*API Standard, andere auf Anfrage

Werkstoffe

Gleitring: Siliziumkarbit SSiC (Q1)
Gegenring: Siliziumkarbit SSiC (Q1),
Kohlegrafit antimonimprägniert (A)
Nebendichtungen:
EPDM (E), FKM (V), FFKM (K)
Federn: C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder äquivalent, andere Werkstoffe auf Anfrage.

Standards und Freigaben

  • API 682 3rd ed. Cat. 1 / ISO 21049
  • API 682 4th ed. Cat. 1
