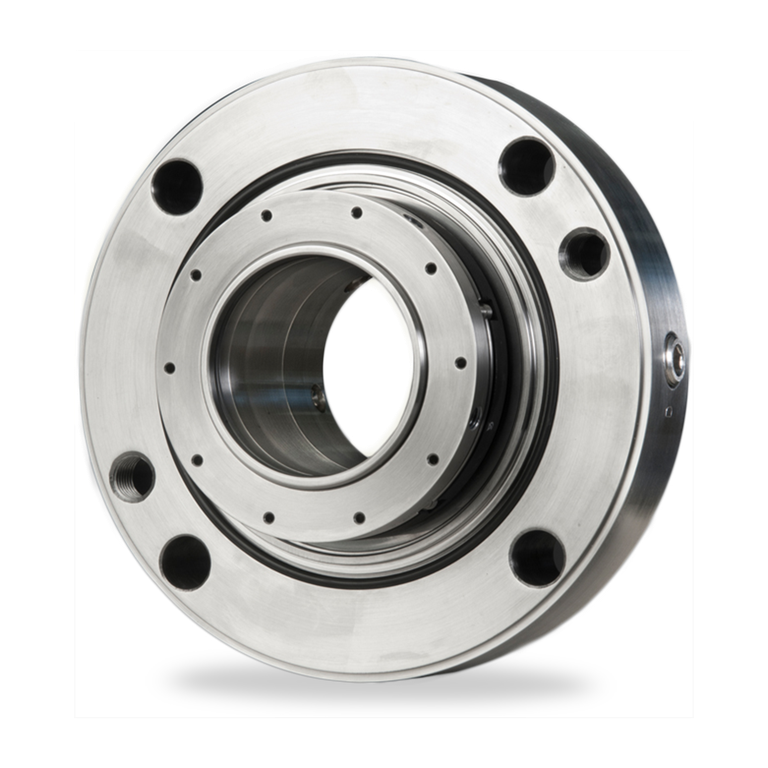

LEK777
LEK777
| Pos. | Benennung |
| 1 | Gleitring |
| 2, 5, 7, 10 | O-Ring |
| 3 | Feder |
| 4 | Gegenring |
| 6 | Wellenhülse |
| 8 | Mitnehmerschraube |
| 9 | Deckel |
| 11 | Verteilerring |
| 12 | Sicherungsring |
| 13 | Drossel |
| 14 | Mitnehmer |
| 15, 16 | Gewindestift |
| 17 | Montagelehre |
| 18 | Zylinderschraube |
F Spülung
D Drainage
Q Quench
LEK777
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
- Einzeldichtung
- Entlastet
- Cartridge-Einheit
- Gruppenbefederung stationär
- Massive Gleit- und Gegenringe
Vorteile
- Geeignet für höhere Geschwindigkeiten
- Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
- Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
- Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
- Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
Werkstoffe
Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 1CW-FL
Empfohlene Anwendungen
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Alternative Kraftstoffe
- Leicht flüchtige Kohlenwasserstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
