Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 1.1.6, 1.3, 2.1.2,
2.1.6, 2.3, 3, 5 O-Ring
1.1.3, 2.1.3 Feder
1.1.4, 2.1.4 Druckring
1.1.5, 2.1.5 Mitnehmerschraube
1.1.7, 2.1.7 Manschette
1.1.8, 2.1.8, 11 Gewindestift
1.2, 2.2 Gegenring
4 Wellenhülse
6, 8 Deckel
7 Sicherungsring
9 Sechskantschraube
10 Mitnehmer
12 Montagelehre
13 Zylinderschraube


F Spülung
LBO Vorlage-/Sperrflüssigkeit AUS
LBI Vorlage-/Sperrflüssigkeit EIN

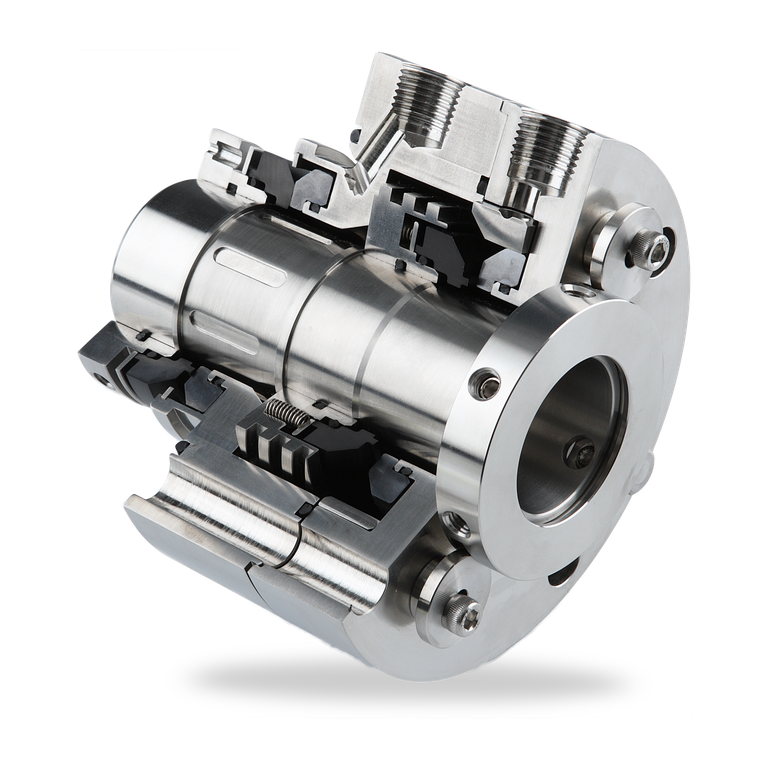

LL9DTUU

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2 oder 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Gleiche Größe von Inboard- und Outboard-Dichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Massive Gleit- und Gegenringe

Vorteile

  • Kompaktes Design
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Lange Lebensdauer
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = Vakuum ... 42 bar (... 609 PSI)
Temperatur: t = -40 °C ... +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg ... 23 m/s (... 75 ft/s)

* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G), Duplex (G1)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2CW-CW
  • API 682 4th ed. Cat. 2/3 - 3CW-FB
